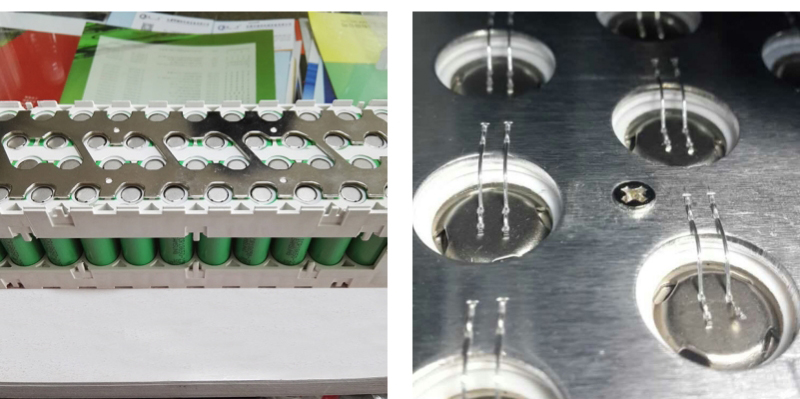

Machine de liaison à fil de coin à ultrasons pour soudage de la batterie
Description

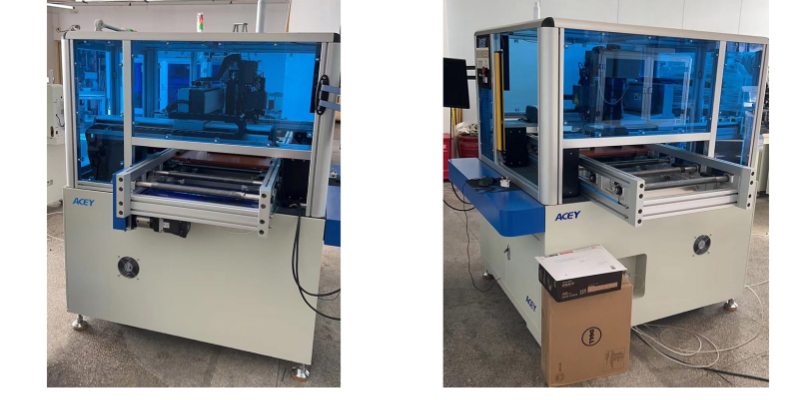

ACEY-3753A est la première machine de soudage à fil d'aluminium à ultrasons à ultrasons automatiques dans le pays pour utiliser la méthode de la tête de soudage rotative.
Il adopte un système ultrasonique de suivi automatique de fréquence numérique, une fonction de réglage de la pression à commande numérique, un dispositif de reconnaissance d'image de première classe et un circuit de contrôle de mouvement en boucle entièrement fermé.
Réalisez toute l'automatisation de la machine à collage des fils en aluminium épais de la Chine.
Caractéristiques
* Adoptez la technologie avancée de reconnaissance d'images et la technologie de positionnement automatique pour réaliser le positionnement automatique et précis des joints de soudure.
* L'échographie numérique puissante et abondante assure une qualité de conjoint de soudure stable et fiable.
* Système ultrasonique de suivi de fréquence automatique et conception raisonnable de la tête de soudage assure la qualité des joints de soudage.
* Le système de contrôle de pression numérique d'origine garantit une sortie de pression constante pour assurer la cohérence des joints de soudure.
* Mécanisme de transmission mécanique de précision, ordinateur industriel et logiciel fiables avec des droits de propriété intellectuelle indépendants garantissent la précision de la position de soudage.
|
* Il a plusieurs fonctions d'alarme de défaut et d'arrêt telles qu'une panne de soudage, un réglage de fil anormal, etc., ce qui réduit considérablement le taux de produits défectueux et améliore considérablement la sortie. |
Il est plus maniable et convivial. |
|
Spécification |
Alimentation électrique |
|
220vacâ ± 10%, 50Hz 1200W |
Puissance ultrasonique |
|
0 ~ 30W |
Diamètre de fil en aluminium soudable |
|
125 ~ 500UM (5 ~ 20 mil) |
Zone de travail (axe xy maximum) |
|
400ã 400mm (peut être personnalisé, |
Axe z |
|
100 mm. |
C axe: plus ou moins 180 ° |
|
Temps échographique |
10 ~ 500 ms, multicanal |
|
Pression de soudage |
50 ~ 1200g, multicanal |
|
Angle de soudage |
± 90 degrés |
|
Système de vision |
Le grossissement du microscope PR est 0,5 fois Éclairage PR ï¼Lumière blanche, luminosité réglable |
|
Dimensions |
à propos |
1500 * 2200 * 1650 mm
