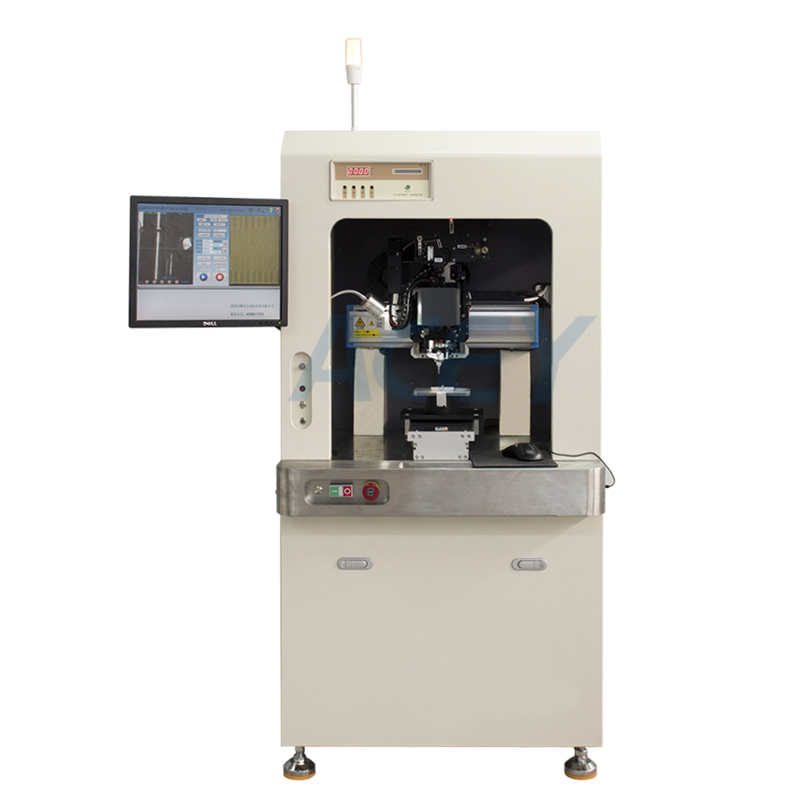

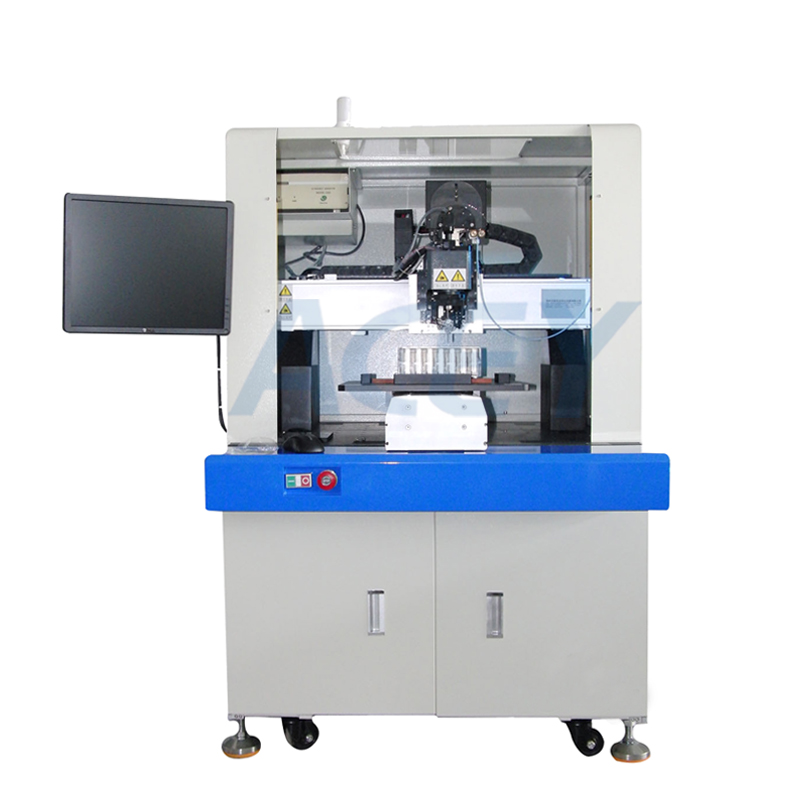

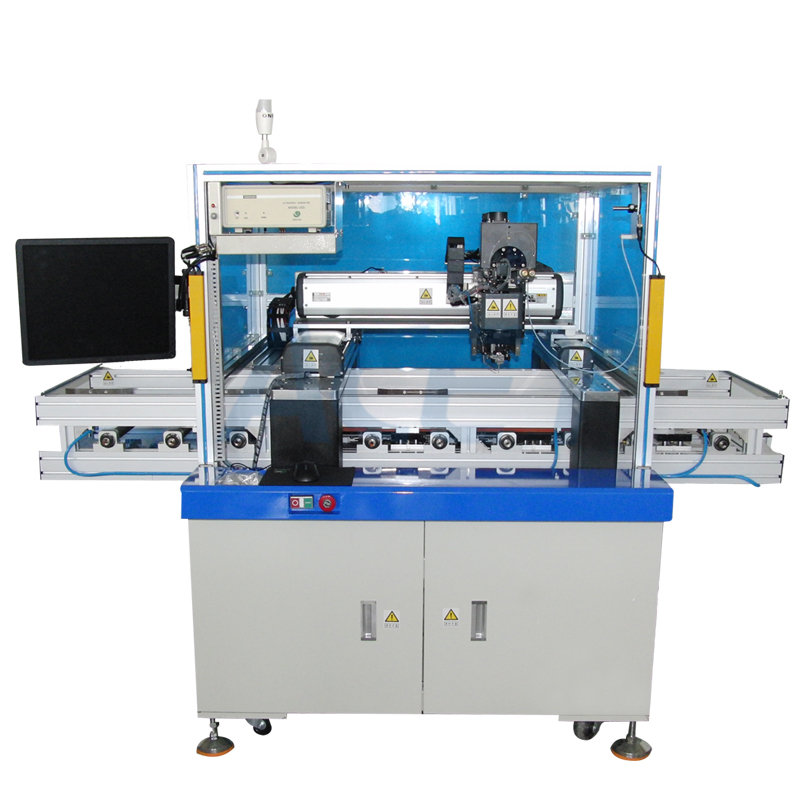

Machine de collage de fil en aluminium de batterie au lithium

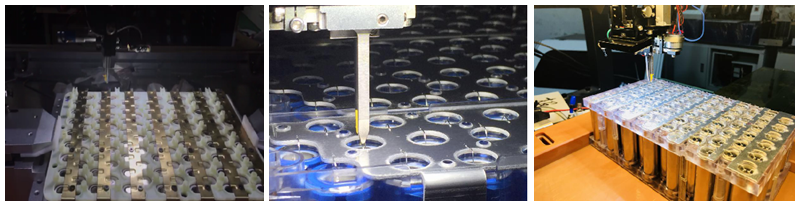

Principe de fonctionnement de la liaison filaire
Une fois le processus d'assemblage du module terminé, il est chargé par le système d'alimentation automatique de l'équipement, puis transféré dans la zone de soudage via le système d'alimentation automatique, et le système de tête de soudage effectue un soudage à ultrasons en fonction des paramètres et des positions de soudage défini.
Une fois le soudage terminé, le module est transféré à la position désignée via le système d'alimentation automatique, et l'opérateur de l'équipement enlève le module soudé et l'envoie à un prochain traitement de processus de production
|
Spécification |
Alimentation électrique |
|
220vacâ ± 10%, 50Hz 800W |
Fréquence ultrasonique |
|
60 kHz |
Puissance ultrasonique |
|
0 ~ 30W |
Diamètre de fil en aluminium soudable |
|
125 ~ 500UM (5 ~ 20 mil) |
Zone de travail (axe xy maximum) |
|
400ã 400mm (peut être personnalisé, |
Axe z |
|
50 mm. |
Axe C: Plus ou moins 90 ° |
|
Temps échographique |
10 ~ 500 ms, multicanal |
|
Pression de soudage |
50 ~ 1000g, multicanal |
|
Vitesse de soudage |
à propos de chaque fil / 1,5 seconde |
|
Angle de soudage |
± 90 degrés |
|
Système de vision |
Le grossissement du microscope PR est 0,5 fois |
|
Éclairage PR |
Lumière blanche, luminosité réglable |
|
Dimensions |
environ 964 mm * 1215 mm * 1525 mm (l * w * h) |
Poids
environ 400 kg

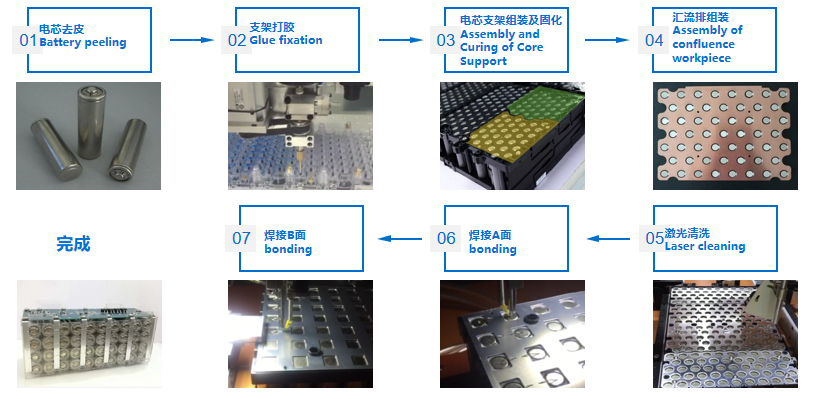

Processus technologique de la liaison filaire
