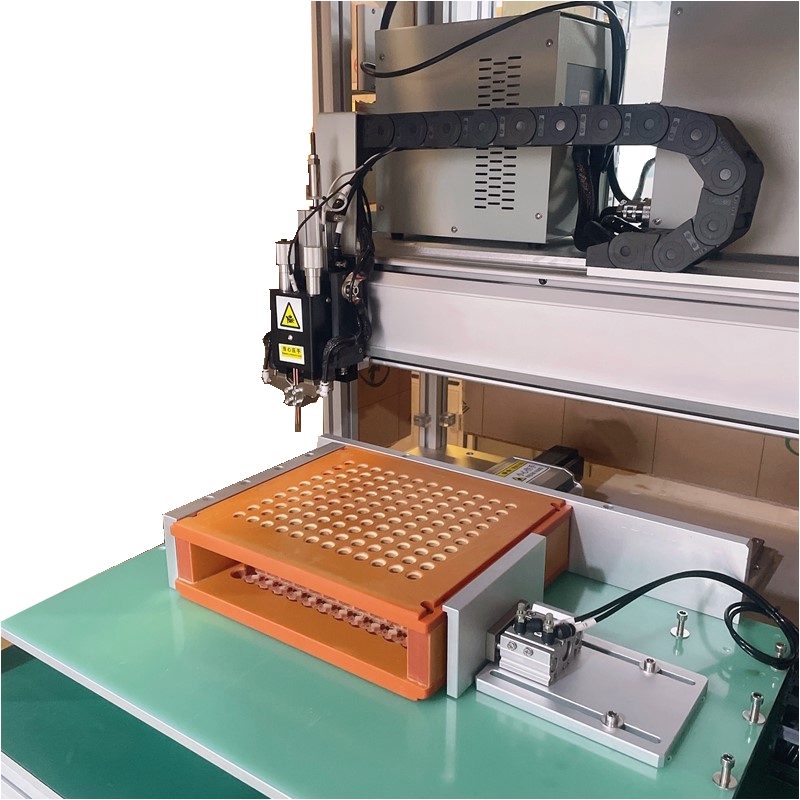

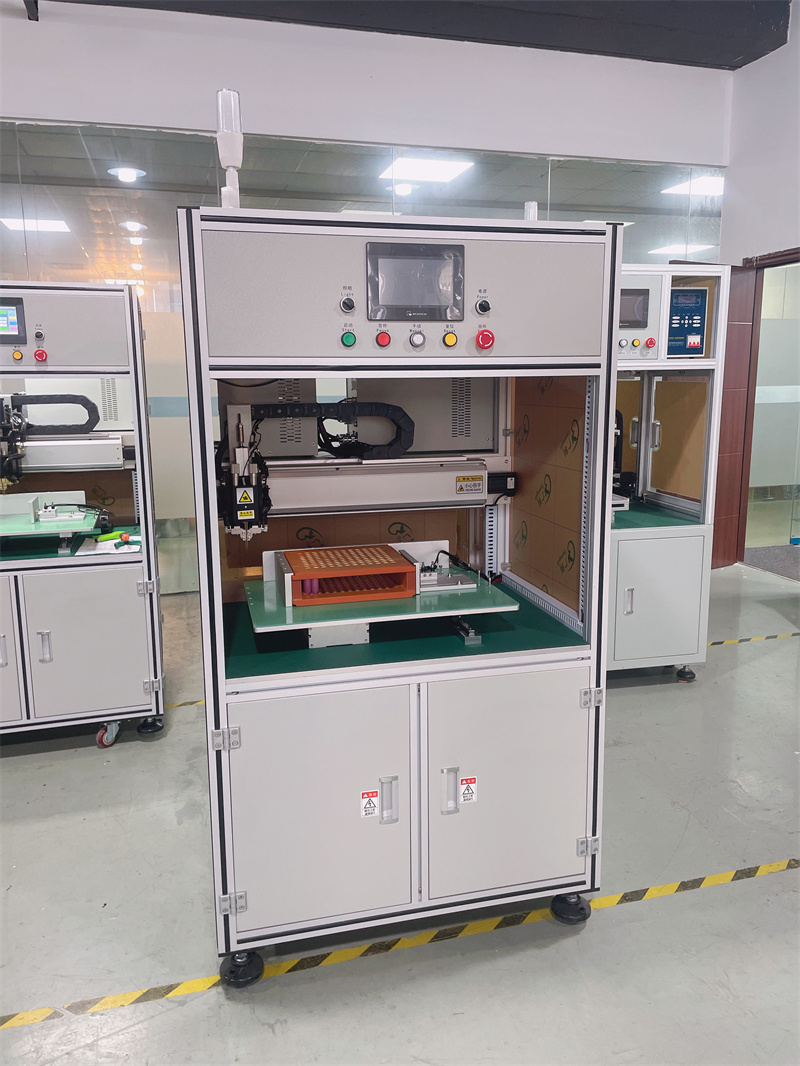

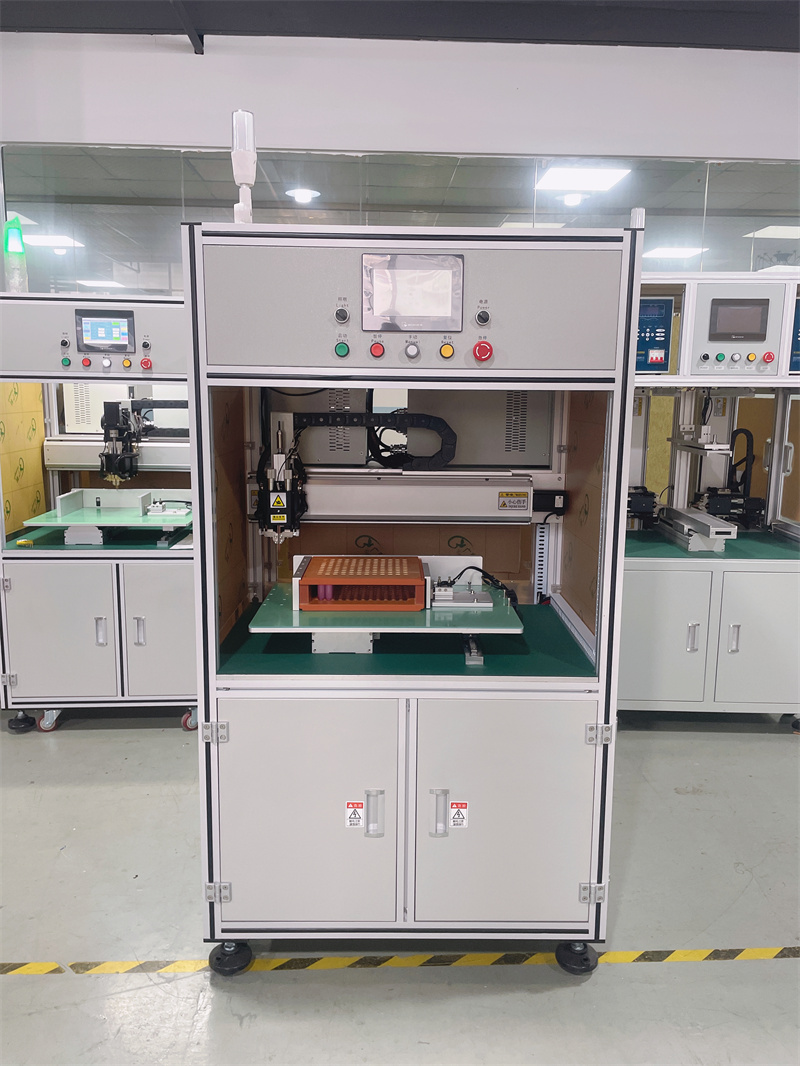

Machine de soudage à spot automatique à la côté unique pneumatique pour l'ensemble de pack de batteries
Description
Le soudeur automatique du pack de batterie est une plate-forme générale de technologie de traitement automatique basée sur CNC, qui peut être adapté à la ligne de production du groupe de batteries au lithium, Soudage et assemblage appropriés de la batterie de batterie dans l'usine.
Par rapport à la machine de soudage par ponctuel manuel, l'efficacité et la précision du soudage ont été considérablement améliorées.
Caractéristiques
1. Induire une tension de charge, contrôler la tension par rétroaction et réaliser un soudage de haute qualité.
2. Préchauffer le mode d'alimentation de la chaleur principale, préchauffer avant le soudage, pour assurer la qualité de soudage stable.
3. Gardez la continuité de la densité d'énergie, raccourcissez le temps de soudage et réduisez la déformation et la couleur du métal de base.
(Temps de soudage contrôlé en microsecondes, mode de sortie continue)
4. Facile à passer du courant faible à un courant élevé, adapté au soudage de précision.
5. Les limites supérieures et inférieures du courant peuvent être fixées pour juger simplement si la qualité de soudage est bonne ou non, ce qui convient à la plate-forme d'automatisation du soudage.
6. Peut correspondre à une marque de soudeurs de ponctuels variétés.
|
7. Peut stocker des dizaines de processus de différents produits de batteries, commutation de produits sans réinitialisation de paramètres. |
Spécification |
|
Modèle n ° |
Acey-S200A |
|
Voyage de l'axe Y |
500 mm (personnalisable) |
|
Voyage de l'axe X |
400 mm (personnalisable) |
|
Vitesse de soudage au point maximum |
0,5 s / point (1 heure environ 1800 cellules PCS18650) |
|
Vitesse d'entraînement du moteur |
- |
|
600 mm / s
|
Angle de rotation
|
|
Noyaux électriques de charge maximale
|
X Direction: 26; |
|
Y Direction: 26
|
Stockage de groupe de fichiers capable
|
|
100 groupes
|
Système opérateur
|
|
Interface de machine humaine intégrée
|
Mode de transmission
|
|
Vis de précision de Taiwan avec rail de guidage
|
Mode de conduite
|
|
servomoteur de stepre
|
Répéter la précision du positionnement
|
|
 ± 0,02 mm
|
Dimensions
|
|
L: 900 mm, W: 900 mm, H: 1650 mm
|
Pouvoir
|
|
2000w
|
Poids de la machine
|
|
150 kg
|
Poids maximum de l'axe y
|
|
30 kg
|
Alimentation d'entrée
|
AC monophasé 220V / 50Hz
