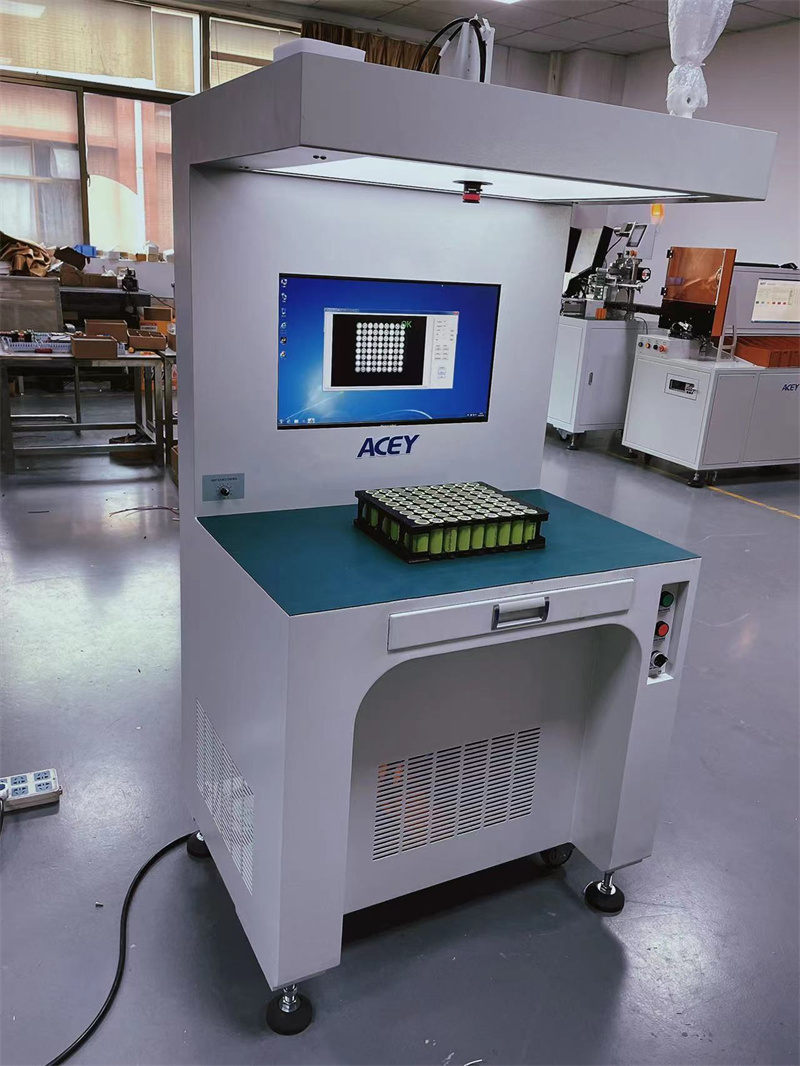

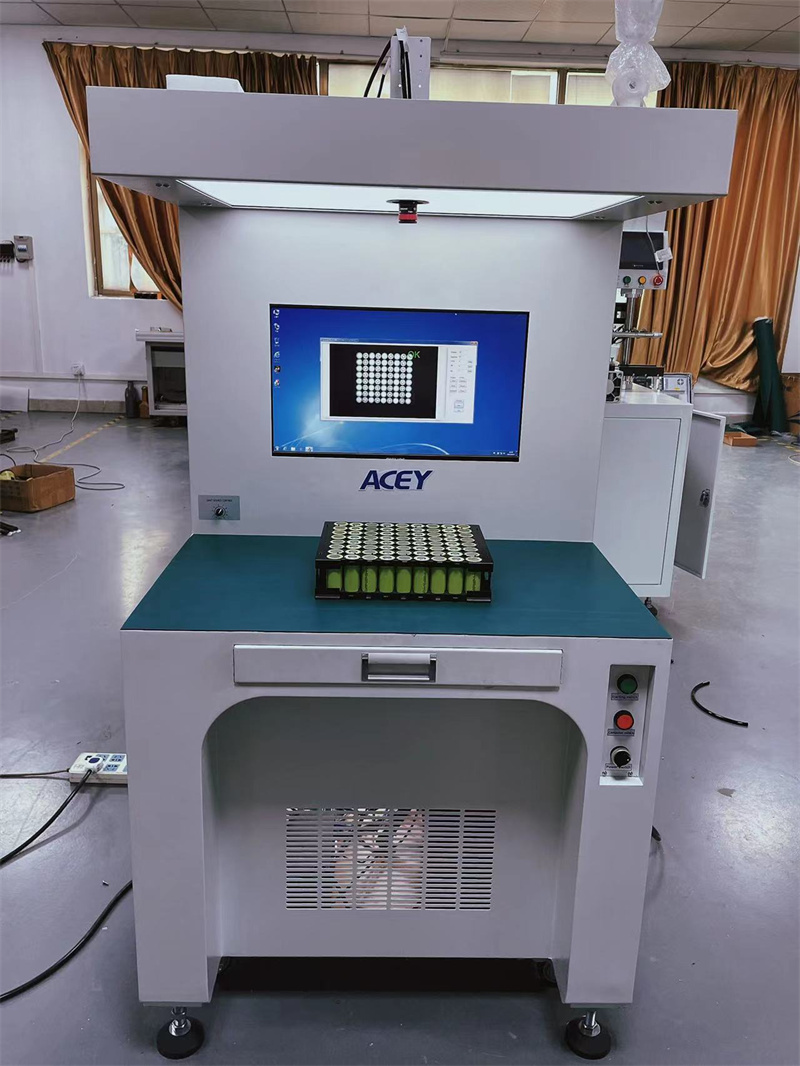

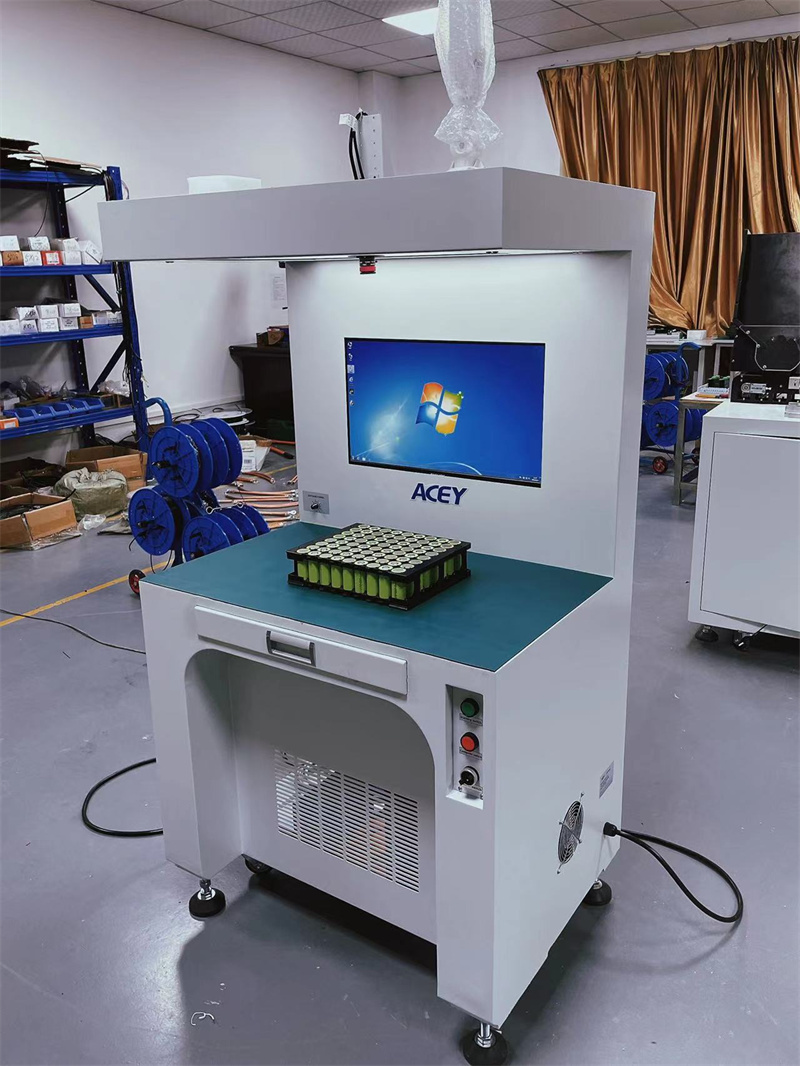

Équipement d'inspection visuelle CCD à cellules cylindriques
Description
L'équipement d'inspection visuelle CCD de batterie est une sorte d'équipement utilisé pour détecter la polarité positive et négative des batteries, qui est généralement utilisée dans la fabrication, l'assemblage et l'entretien des batteries.
L'équipement de test de polarité de la batterie peut détecter si la polarité positive et négative de la batterie est correcte pour assurer la sécurité et l'efficacité de la batterie.
Le testeur CCD peut remplacer l'œil humain pour faire la mesure et le jugement, est utilisé dans la production, l'assemblage ou l'emballage d'équipements précieux.
Il a une efficacité et une précision plus élevées dans la détection si les batteries sont correctement placées dans des électrodes positives et négatives parallèles en série et dans la détection des produits avec des défauts de soudage par tache. |
Spécification |
Voyage de l'axe XY |
500 mm (personnalisable) |
Vitesse de transmission du moteur |
300 mm / s |
Système opérateur |
Ordinateur industriel + caméra intelligente |
Mode de transmission |
chaîne de montage |
Cible |
14500 18650 21700 26650 32650 32700 Détection positive et négative de la batterie |
Plate-forme de test |
personnalisé |
Efficacité de détection |
1 seconde / PCS |
Système optique Caméra CCD à gros grossissement, objectif industriel, système optique industriel |
Mode d'entraînement |
l |
moteur pas à pas |
Répéter la précision du positionnement |
0â-50â |
 ± 0,1 mm |
25%-60% |
Température |
Humidité |
Pression atmosphérique |
0,4-0,6 MPA |
Environnement |
Pas de vibration, pas de milieu corrosif et pas de champ magnétique fort |
Machine entière Power |
500W |
Poids de la machine entière |
150 kg |
Poids de transport maximum |
30 kg |
Puissance d'entrée |
AC monophasé 220V / 50Hz |
Dimensions
