Ligne de montage automatique du pack de batterie au lithium prismatique

Automatique Pri smatic Ligne de montage à batterie au lithium

Fonction du projet o véritable et composition:

Le projet ACEY-XM230420 est basé sur les exigences du processus de production du client et la disposition des ateliers, la ligne de production automatique du module de production automatique du module de stockage de stockage de stockage de batterie carré de batterie carré de batterie au lithium, la structure de conception de cette ligne est raisonnable et compatible, et convient aux batteries de différentes tailles et productions de modules de spécifications;

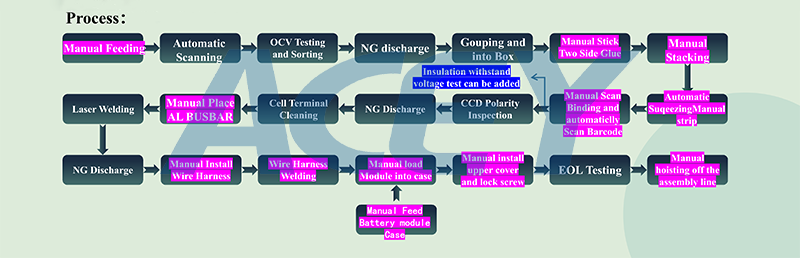

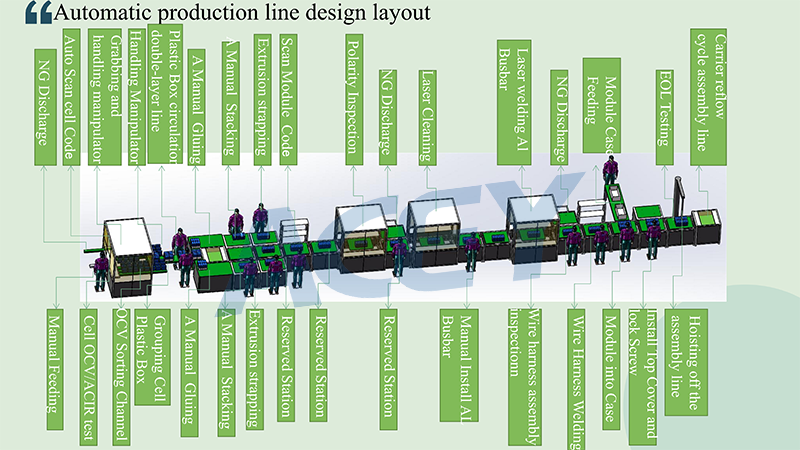

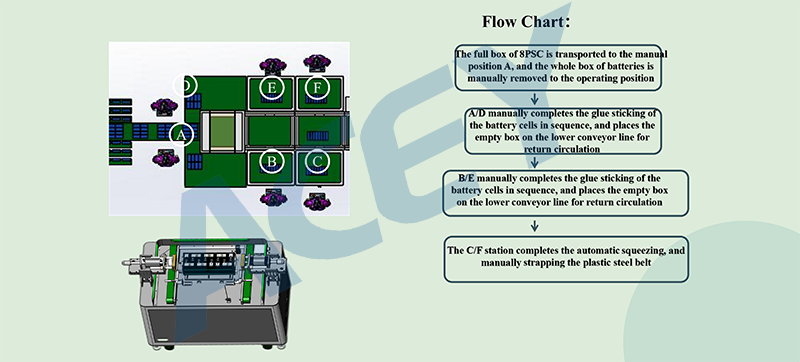

Le plan de projet est développé et conçu indépendamment par notre équipe, traité et assemblé, commandé et formé pour le service après-vente. The whole line adopts a modular design and consists of the following functional areas - feeding and sorting, gluing of assembled frames, manual stacking, extrusion and binding, Binding scan code, polarity detection, pole cleaning, connection bar placement, connection bar welding, acquisition line welding, packing, cover locking screw, EOL test, double-speed chain circulation line, tooling fixture, bad removal, manual off-line Composition of other organization workstations For Son taux de rendement, ses exigences pour les matériaux entrants: les matériaux de nidification des modules (plaques d'extrémité, supports, ruban adhésif, batteries, etc.) sont garantis pour nécessiter une cohérence. :

M mécanisme Fonctions du module à double viande d'outillage corporel

Fonctions principales

de

t o Tri de test du module de mécanisme

Mod

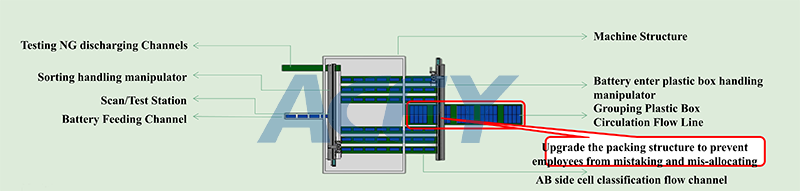

ule Introduction de la fonction: Ce module utilise principalement des instruments de test de haute précision pour compléter la classification et l'enregistrement de données du test de résistance interne de tension de la cellule carrée de la coque car par la cueillette manuelle et le chargement, la courroie transporte les batteries vers la zone à tester. :

Tout d'abord, un lecteur de code d'identification haute définition lit le code d'identité de la batterie, puis termine le test OCV et correspond aux données avec le code de la batterie pour enregistrer ou transmettre.

La valeur de test se situe dans la plage que les batteries sont ramassées par le manipulateur et transportées vers différents engrenages pour s'écouler.

Si le test dépasse la valeur définie, ils seront déplacés vers le canal NG.

Lorsque le canal OK est plein de 8 batteries, ils seront chargés dans la boîte tampon par le manipulateur et le convoyeur à courroie sera envoyé à l'adhésif.

Position d'empilement pour terminer le processus suivant

Fonctionnel

Cellule prismatique (plage de largeur: 168-200 / plage de hauteur: 204-230 / Épaisseur Range: 70-90) Parties clés de cette machine: Testeur de haute précision

Introduire ion

aux fonctions du module de mécanisme

Principal functio ns

de l'équipement:

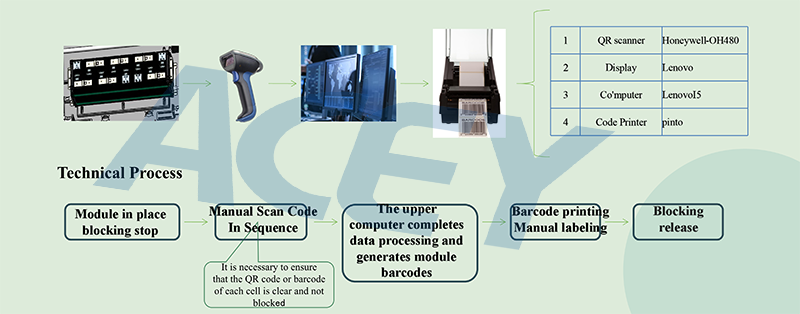

Ce module réalise principalement le balayage de code des modules de batterie empilés et groupés, qui sont associés et générés des codes de module correspondants via le traitement de l'ordinateur. La station est principalement exploitée par une combinaison de manuels et d'équipements. Introduction à Moi

L'équipement:  La détection de polarité CCD du module de batterie est principalement applicable à la fatigue et à la négligence du module de batterie pendant le processus d'empilement manuel conduit à la mauvaise disposition des électrodes positives et négatives, ce qui provoque un court-circuit du module, ce qui entraîne des risques de sécurité et des pertes économiques inutiles; L'équipement de cette section Les points de fonctionnalité de marque des poteaux cellulaires sont identifiés en prenant des photos avec l'appareil photo A, et le logiciel visuel calcule et compare si la disposition de l'empilement est erronée.

Lorsque la détection déclenche une arrangement err ror, la libération est confirmée manuellement sur le site et rejetée à une mauvaise note.

Équiper

NT

avantage:

L'inspection visuelle des travaux répétitifs peut éviter efficacement de l'occurrence et de l'écoulement des défauts causés par la fatigue et la négligence du personnel, et les libérer à temps avant de réduire le coût de reprise après le soudage

Introduction à

M

mécanisme

Fonctions du module Céditeur laser à électrodes positives et négatives

Introduction

Indicateurs: 1) Épaisseur de soudage 0,5 à 3 mm (réglable); 2) Plage de voyage: 800 * 400 * 300 mm; 3) Vitesse de soudage: 10 mm / s (réglable); 4) Type laser: continu;
