512 canaux 5V 6A BFGS SCHECH CAPACITÉ DE CAPACITÉ TESTER

512 canaux 5V 6A BFGS SCHECH CAPACITÉ DE CAPACITÉ TESTER

Introduction

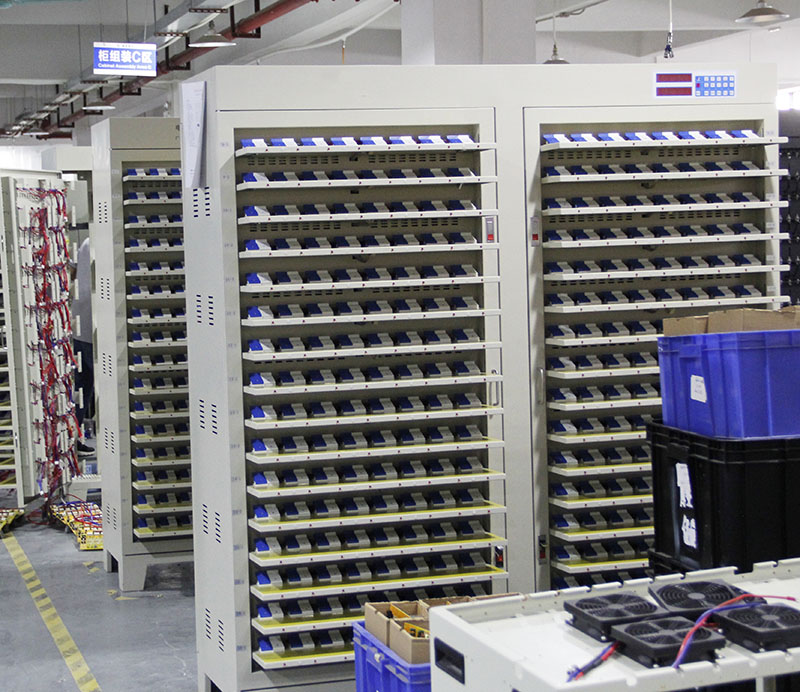

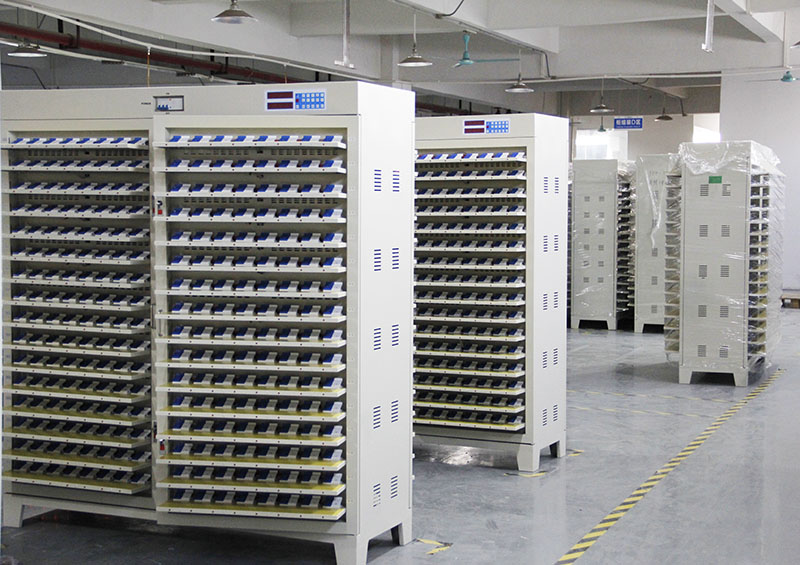

Cet équipement est principalement composé d'un ordinateur, d'une interface de communication et d'une armoire de détection de batterie.

L'armoire de test de batterie est composée d'une carte comprenant des luminaires et des luminaires, un courant constant et une source de tension constante, un circuit de commande de registre, un circuit d'échantillonnage, un micro-ordinateur à monotage et un panneau de commande.

Caractéristiques

1. Chaque dispositif peut effectuer un courant constant et une charge de tension constante et des tests de décharge de courant constant sur 512 batteries qui répondent à la plage de tension.

2. L'invention de l'alimentation de tension constante de courant constant breveté est adoptée, et le passage du courant constant à la tension constante n'a pas d'impact, ce qui convient particulièrement aux exigences de charge des batteries au lithium-ion.

3. L'équipement adopte un ordinateur AVR à puce unique comme centre de commande, et avec le circuit d'échantillonnage périphérique, il peut être contrôlé par l'ordinateur de niveau supérieur.

Lorsqu'il est connecté à l'ordinateur, il peut enregistrer les courbes de charge et de décharge complètes de tous les canaux, ou il peut être séparé de l'ordinateur de niveau supérieur et opéré via le panneau de commande.

Courant constant et charge de tension constante, test de décharge de courant constant, tri par temps, etc.

4. Chaque batterie a complètement un courant constant indépendant et une source de tension constante, qui est autonome et ne se affecte pas mutuellement.

5. La tension de chaque batterie est détectée en temps réel.

Lors de la charge, il est d'abord chargé d'un courant constant.

Lorsque la tension de la batterie atteint la valeur définie, elle passe en douceur à la charge de tension constante.

Lorsque l'heure définie ou la condition de terminaison de courant est remplie, la charge se termine.

Dans une décharge de courant constant, lorsque la tension de la batterie est inférieure à la valeur définie, la décharge se termine et l'indicateur de batterie correspondant s'allume.

6. Avec la fonction de protection contre la défaillance de la puissance, il peut continuer à s'exécuter après la connexion du flux de travail d'origine.

7. Le tube d'alimentation adopte 50n06, qui convient aux batteries qui nécessitent une tension de décharge plus faible, comme les batteries de phosphate de fer au lithium.

8. L'ordinateur supérieur peut définir 32 paramètres d'étape et 256 cycles, et chaque ordinateur supérieur peut être connecté à 1 à 10 ensembles de systèmes informatiques à puce (10 ensembles ou moins sont recommandés).

9. Soutenir les fonctions du logiciel.

a) L'interface de fonctionnement graphique est utilisée pour afficher la tension, le courant, le temps, la capacité et d'autres données de chaque batterie, et l'état de travail correspondant et les conditions anormales sont affichées dans différentes couleurs;

b) toute indication de capacité de la batterie du segment (jusqu'à 100 segments);

c) Les points de données peuvent être enregistrés en fonction des conditions changeantes de tension, de courant et de temps pour former une charge complète de données de charge et de décharge.

L'intervalle de temps des points de données de la courbe est inférieur à 4 secondes

d) Diverses conditions (capacité, temps, tension de circuit ouvert, plate-forme de décharge, etc.) pour la fonction de tri de batterie;

e) Calcul automatique du rapport de charge de courant constant, perte de capacité, efficacité de décharge, tension moyenne, tension médiane et autres données;

f) Réglage de l'autorité de l'opérateur, fonctionnement hiérarchique;

g) Il peut afficher le diagramme de charge et de courbe de décharge et le diagramme de cycle;

Paramètre

Numéro de canal de l'appareil: 512 canaux (contrôle du processeur unique)

Plage de courant constant: 0,03 ~ 6A, résolution 1MA

Précision de mesure actuelle: â ± 0,1% FS

Échantillonnage de la précision actuelle: â ± 0,1% FS

Plage de mesure de tension: 0 ~ 5V, résolution 1mV

Précision de mesure de tension: â ± 0,1% FS

Plage de tension de charge et de décharge: Charge: 0 ~ 4,5 V, décharge: 4,5 ~ 2V

Plage de réglage de tension de tension constante: 3 ~ 4,5 V

Précision de réglage de la pression constante: ± 0,1% FS
