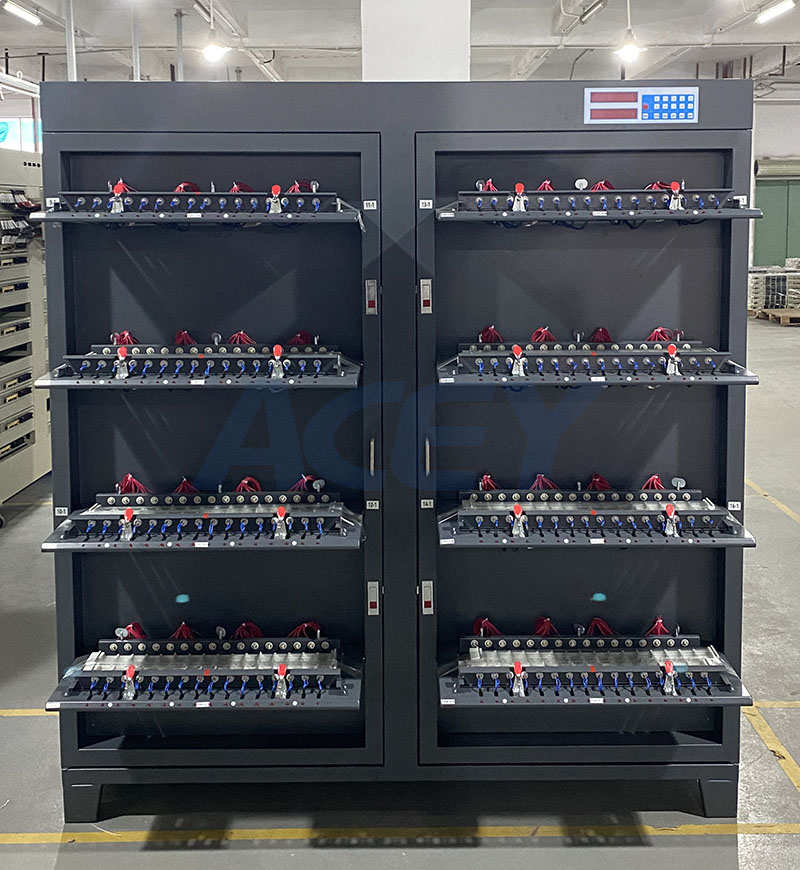

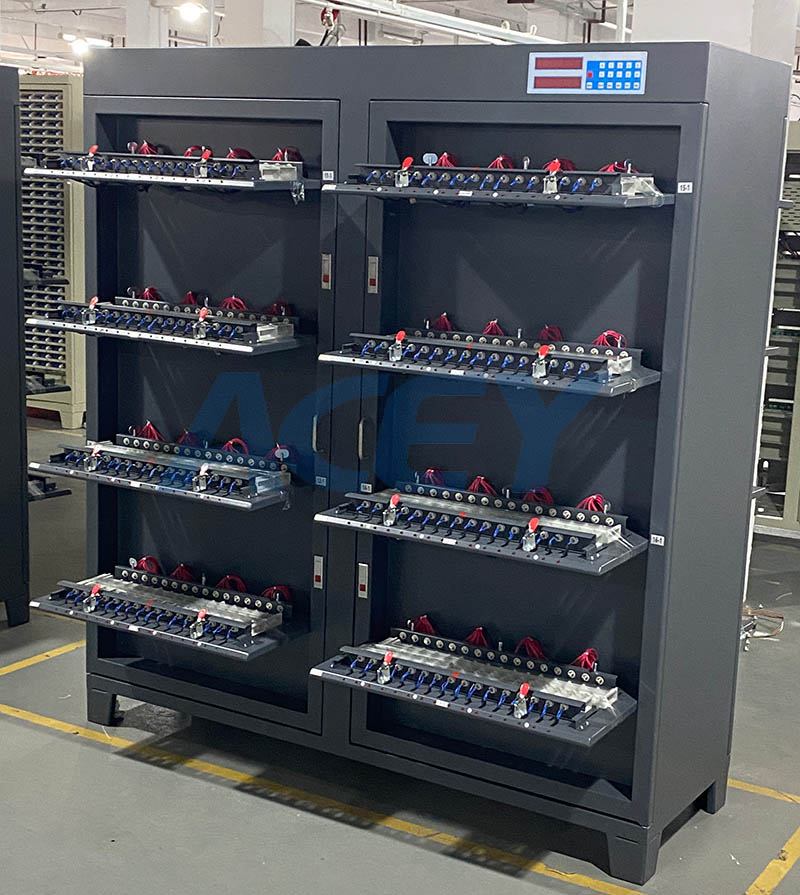

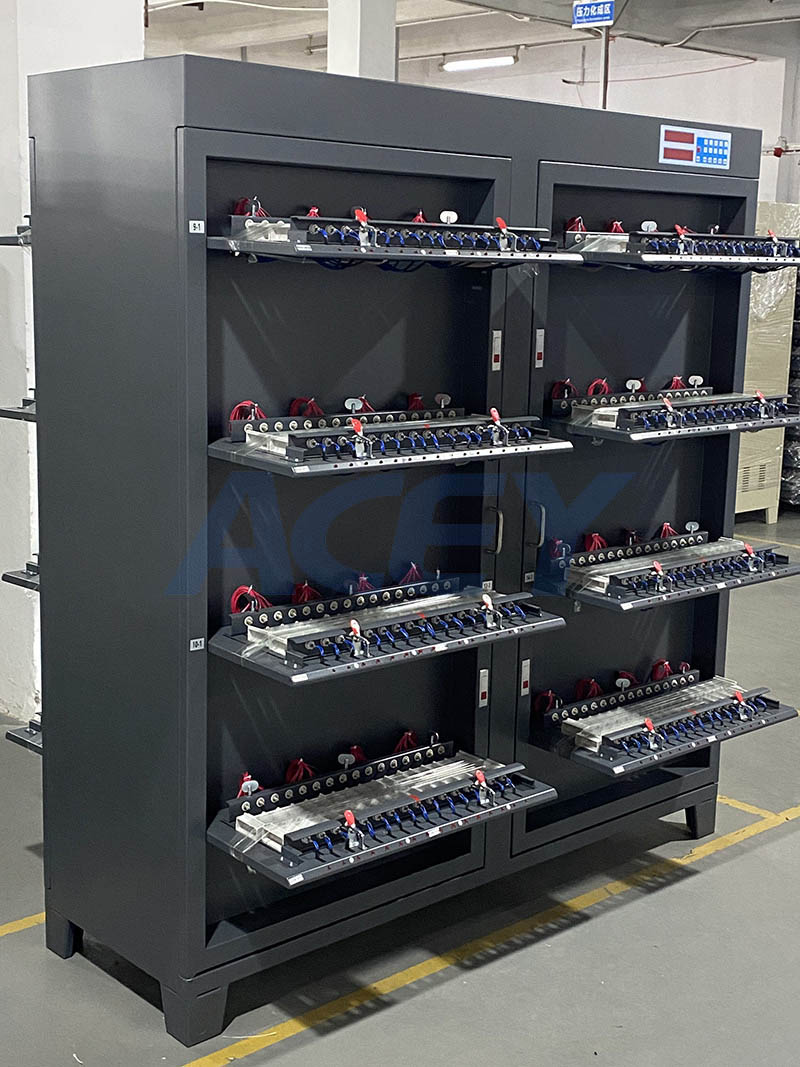

256 canaux 5V 10A 20A Machine de classement de la batterie pour 32140 33140 BAK GOSION Eve Catl Cylinder Cell
Description du produit
Cette machine à gradation de capacité de batterie de 256 canaux conçue pour des types de cellules de batterie cylindriques spécifiques comme les 32140, 33140 de divers fabricants comme Bak, Gotion, Eve, Catl ou d'autres cellules similaires serait un équipement hautement spécialisé utilisé dans la fabrication de batteries et le contrôle de la qualité.
Ce type de machine est utilisé pour évaluer et classer les cellules de batterie individuelles en fonction de leur capacité, ce qui est un paramètre crucial pour assurer la qualité et les performances des batteries.
Caractéristiques de l'équipement et structure d'apparence
Caractéristiques du système:
 Point indépendant, courant constant indépendant et source de tension constante, stable sans impact.
Des fonctions telles que le début, l'arrêt, la pause, le curriculum vitae et la protection peuvent être réalisées.
La précision de l'équipement est de 0,05%, le temps d'enregistrement des données est de 1 seconde / temps et la stabilité est élevée.
 Le logiciel a des fonctions puissantes et une interface homme-machine amicale.
 Interface de test à quatre fils pour assurer une précision de mesure élevée.
Concept de conception modulaire, facile à entretenir.
La structure de cet équipement est principalement composée des parties suivantes:
1. Carte de processeur indépendante, carte de clavier double, envoi unifié l'envoi de l'ensemble de l'armoire;
Courant constant de 2,8 canaux et module de commande de tension constante;
3. Module de l'onduleur AC / DC Bidirectionnel;
4. mode de serrage et de serrage automatique de serrage automatique (cylindre).
Structure du système et principe de travail
Composition du système
1.La batterie d'lité est converti en équipement de capacité.
2.computer avec interface USB (apportez le vôtre).
3.Usb à 485 Convertisseur d'interface ou cinq types de lignes de communication et de têtes de cristal.
4. Système de balayage de la baisse.
5.Sogiciel de produit Shengchuang.
Principe du système
|
L'équipement est connecté et contrôlé par un ordinateur pour envoyer des commandes et collecter des données; |
|
|
Le clavier peut faire fonctionner manuellement l'équipement pour afficher les paramètres et l'état; |
La carte de courant constant est commandée par le CPU et a des fonctions de courant constant et de tension constante; |
|
Lorsque la batterie est chargée, l'alimentation bidirectionnelle convertit le courant alternant au courant direct 14V, à travers la carte de courant constante pour réaliser le contrôle de charge et la détection de la batterie; |
Lorsque la batterie est déchargée, le processus est opposé au processus de charge. |
|
Tout d'abord, la tension de la batterie est relevée à 15V via la carte de courant constante, puis l'alimentation bidirectionnelle convertit le courant direct en courant alternatif et l'alimente directement. |
dans le réseau de distribution d'alimentation AC de l'usine, réalisant ainsi la rétroaction énergétique de l'énergie électrique de décharge de batterie. |
|
Effet d'économie d'électricité significatif: Selon la mesure réelle, la consommation d'énergie de l'appareil pendant la charge est supérieure à 40% inférieure à celle des appareils traditionnels, le taux d'économie d'énergie complet est supérieur à 60% et la consommation d'énergie est supérieure à 60%, ce qui économise de nombreux coûts pour les fabricants de batteries. |
Principaux paramètres techniques |
|
Structure de l'équipement |
Nombre de canaux d'appareil |
|
Toute la machine a un total de 256 canaux |
Dimensions |
|
L1684 * W1091 * H1640 |
Couleur de châssis Noir gris standard (peut être personnalisé) |
|
Formulaire de luminaire |
|
|
Aménagement personnalisé, en utilisant la structure de la palette, une pince ouverte à cylindre. Espacement des appareils |
|
|
37 mm |
Spécifications de la batterie de support Longueur: 120-185 mm; |
|
Diamètre: 34/35 mm |
Mode de commande de canal |
|
Chaque batterie a un courant constant indépendant et une source de tension constante, qui est stable et sans impact. |
â¥0.99 |
|
peut être réalisé Commencer, arrêter, faire une pause, reprendre et protéger Chaque canal a une tension constante indépendante et un contrôle matériel de courant constant |
â¤2% |
|
circuit |
Pouvoir de travail |
|
Le courant de charge et la précision de courant de décharge de chaque canal peuvent être automatiquement calibrés par |
<1% |
|
logiciel |
Facteur de puissance |
|
Système triphasé à cinq fils AC380V ± 10%, 50Hz |
Taux de distorsion actuelle AC |
|
Pouvoir Département Efficacité Indice |
1. Consommation d'énergie de travail Charge â ¥ 80%, décharge ¥ 70% Taux de défaillance de l'équipement 2. Environnement de travail Température -10 ~ 40, humidité relative 80% Méthode de refroidissement Apport aérien tnaturel, échappement ascendant Pouvoir |
|
Section |
|
|
Protection |
Fonction |
|
Tension de grille |
limiter |
|
protection |
Pouvoir |
|
grille |
fréquence |
|
limiter |
protection |
|
Paramètres de canal |
Plage de mesure de tension |
|
DC 0 ~ 5V |
plage de tension de la batterie |
|
Charge DC 0 ~ 4,5 V; |
Décharge DC 4,5 ~ 2V ï½Plage de tension constante ï½DC 2 ~ 4,5 V |
|
Précision de tension |
 ± (lecture de 0,5 ° + 0,5 ° à grande échelle), |
|
Résolution de contrôle de tension |
0,1 mV |
|
Résolution d'échantillonnage de tension |
0,1 mV |
|
Stabilité de tension |
â ¤ (â ± 1 mV) |
|
Plage actuelle |
Charge DC 50MA |
|
20A; |
Décharge DC 50ma |
20A
