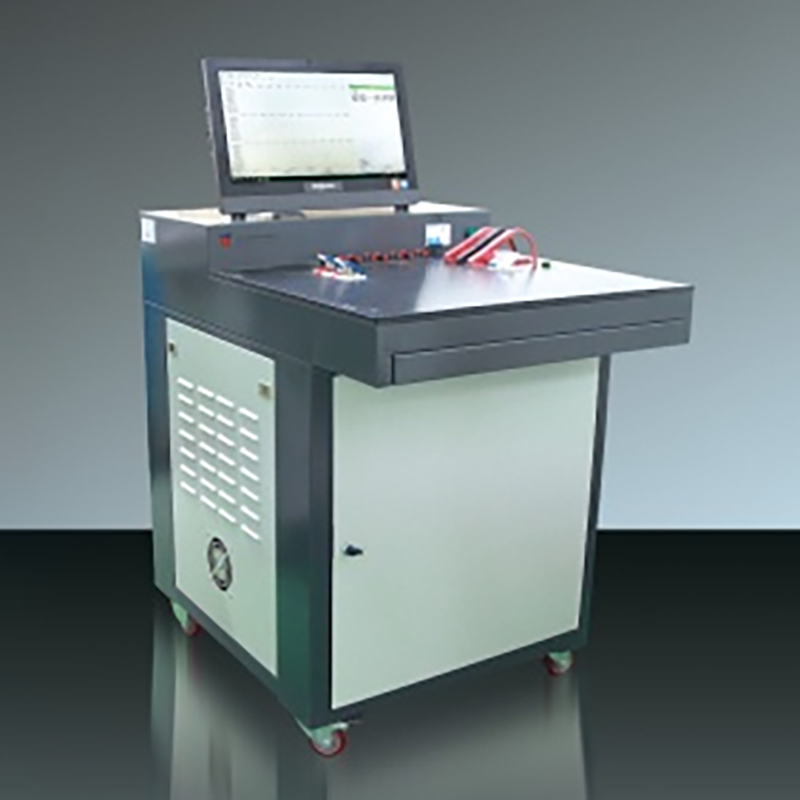

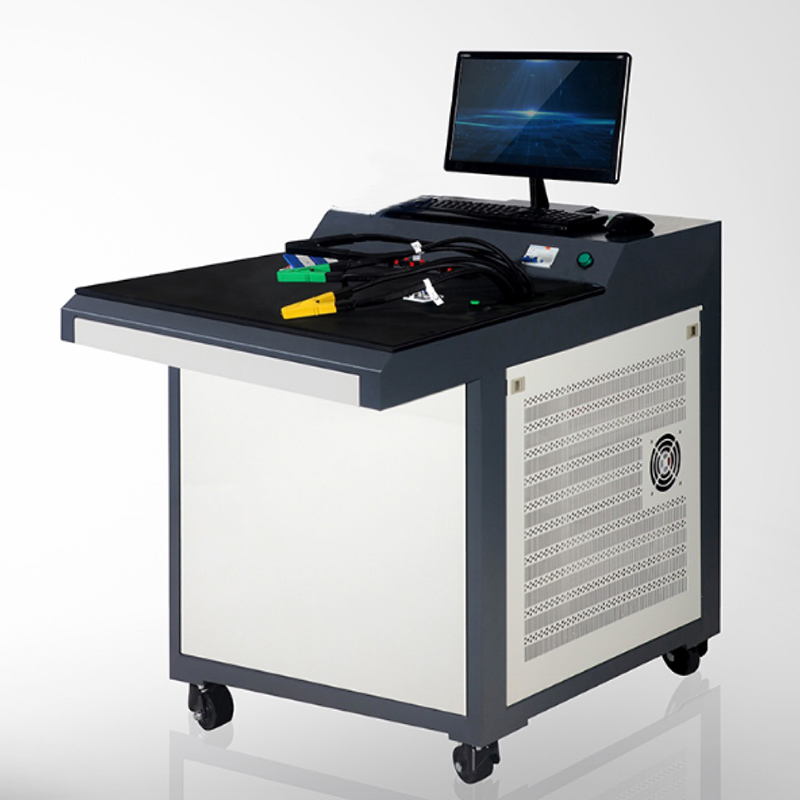

1-24 séries BMS Tester au lithium Battery Protection Board Tester
Description du produit
Acey-bms-bp8858 Testeur de la carte de protection des batteries 1-24 de la série 1-24 peut détecter la fonction de la carte de protection de la batterie au lithium et divers indicateurs de performance.
Il convient particulièrement aux inspections d'usine pour la production de masse. Peut respecter le marché ternaire au lithium du marché actuelEries, batteries de phosphate de fer au lithium et test de plaque de protection contre les batteries à l'acide cobalt, avec batteries ternaires au lithium, batteries en fer au lithium et fonction de commutation de randonnée de batterie d'acide de cobalt.
L'instrument nécessite une connexion à un ordinateur, les exigences de configuration du matériel informatique pour les ordinateurs de bureau généraux peuvent être, le système nécessite généralement le système XP, l'instrument et l'ordinateur à l'aide de l'interface 232 standard.
Paramètre
1. Exigences d'alimentation d'entrée: 180 ~ 240V 50 / 60Hz, puissance: 5000W
2. L'accès à l'équipement aux exigences d'énergie de l'utilisation domestique du courant alternatif de 220 V / 50 Hz permet des fluctuations de la fourchette de 10% ou moins.
3. Tension de charge et de décharge: 5000 mV ~ 160 000 mV
4. L'équipement peut être utilisé pour détecter et régler la plage de tension lors de la charge ou de la décharge.
5. Précision actuelle: ± (0,1% FS + 0,1% RD)
6. Lorsque l'appareil détecte ou définit le courant, la plage d'erreur, c'est-à-dire 0,1% de la pleine échelle plus 0,1% de l'erreur de lecture
7. Précision de tension: ± (0,1% FS + 0,1% RD)
8. Équipement dans la tension de détection ou de réglage, la plage d'erreur, c'est-à-dire 0,1% de la pleine échelle plus l'erreur de lecture 0,1%.
9. Résolution de courant: 1MA, la plus petite unité utilisée par l'appareil lors de la détection ou du réglage du courant.
10. Résolution de tension: 1 mV, la plus petite unité utilisée lorsque l'appareil détecte ou définit la tension.
11. Cycle: Temps de cycle: 1½ 9999 Times
12. À l'aide de la programmation, le nombre de fois où l'appareil effectue un cycle ininterrompu des différents indicateurs de la carte de protection.
13. Suivi des journaux
14. Avec la fonction de journal, y compris le test de l'ensemble du processus de fonctionnement, les enregistrements d'exception, peuvent être utilisés pour tester le processus de traçage.
15. Traitement des données, interface homme-machine
16. Les données de test sont enregistrées dans le fichier Excel.
17. L'interface RS232 est utilisée pour l'interface entre le périphérique et l'ordinateur supérieur, ce qui peut assurer la stabilité et l'acquisition de données en temps réel.
18. Calibration de précision / calibration logiciel
19 avec une fonction de démarrage de balayage
20.Mes Connexion du système
| Fonctions de test | Non. | Fonction | Plage de réglage | Exactitude des tests |
| 1 | Unité | 0--500 | ±0.1 | Consommation d'auto-cohésion |
| 2 | ua | 0--5000 | ±1 | Auto-cohésion |
| 3 | ua | 500--5000 | ±1 | Tension de protection de surcharge |
| 4 | mv | 500--5000 | ±1 | Tension de libération de protection de surcharge |
| 5 | mv | 0--10000 | ±1 | Temps de retard sur la protection de surcharge |
| 6 | MS | 500--5000 | ±1 | Tension de protection trop-décharge |
| 7 | mv | 500--5000 | ±1 | Tension de libération de protection excessive |
| 8 | mv | 0--10000 | ±1 | Temps de retard de tension de surcharge |
| 9 | MS | 0.1--200 | ±0.01 | Surcharger la valeur de protection actuelle |
| 10 | UN | 0--20000 | ±1 | Sur charge du temps de protection actuel |
| 11 | MS | 0.1--300 | ±0.01 | Surcharger la valeur de protection actuelle |
| 12 | UN | 0.1--20000 | ±1 | Temps de retard de la protection du courant de décharge |
| 13 | MS | 500--5000 | ±1 | Égalitant la tension d'ouverture |
| 14 | mv | 1--500 | ±1 | Courant d'égalisation |
| 15 | mame | 0.1--120 | ±0.01 | Chargement du vieillissement |
| 16 | UN | 0.1--120 | ±0.01 | Courant vieillissant |
| 17 | UN | 0--100 | ±1 | Temps de vieillissement |
| 18 | S | 0--100 | ±1 | Décharge de temps de vieillissement actuel |
| 19 | S | 0-500 | ±0.1 | Différence d'autoconsommage à section unique |
| 20 | ua | 0-999 | ±1 | Résistance |
| 21 | mæ | 0--5000 | ±1 | Temps de protection contre les circuits |
| 22 | nous | 500--5000 | ±1 | Charge la tension vieillissante |
| 23 | mv | 500--5000 | ±1 | Tension de vieillissement à une seule décharge |
| 24 | mv | 120000 | ±1 | Tension de circuit ouvert |
| 25 | mv | 24 | 0 | Nombre de simulations de tension |
PCS
| Autres paramètres techniques | Article |
| Description du paramètre | Plage de mesure de courant de consommation |
| 1 ~ 5000UA | Consommation Résolution actuelle |
| 0,1ua | Résistance |
| Résistance interne AC: 0-999MR | Résolution du temps de protection: |
| Temps de protection des surintensités: 0-999ms; | Temps de protection de court-circuit: 0-999us |
| Sortie de tension de signal 1 canal: | 500 ~ 5000 mV |
| Bit AD / DA | AD: 16 bits DA: 16 bits |
| Mode de décharge | Mode CC |
| 32 cœurs analogiques | Entrée / sortie 500 ~ 5000 mV, précision de tension - 0,1% |
| Taux de communication | Communication SBS à 2 voies, taux de communication 10 ~ 100 kbps |
| Autre | Échantillonnage de tension à sens unique, 0 ~ 5000 mV, précision: â ± 0,1% |
| Fonction de protection | Global protection parameters (including reverse connection protection, voltage lower limit protection, voltage upper limit protection, current upper limit protection), CC charging protection parameters (abnormal voltage trend protection, abnormal charging current fluctuation protection, abnormal voltage fluctuation protection), CC discharge protection parameters (including abnormal voltage trend protection, abnormal discharge current fluctuation protection, abnormal voltage fluctuation |
| protection) | Communication |
| L'interface de l'appareil adopte l'interface RS232 / DB9, et le taux de communication est de 38400, ce qui peut assurer la stabilité et l'acquisition de données en temps réel. | Tous les ports de communication de l'appareil sont isolés et ont une conception de protection contre la foudre. |
| Structure de circuit | Structure modulaire, pièces de rechange disponibles, pièces de rechange pour le remplacement et la maintenance en temps opportun. |
| Organisation d'équipement | Structure de l'armoire partagée |
| Niveau de sécurité | |
| Conforme aux exigences EN60950 et GB4943. | Bruit |
| Testez le bruit selon la méthode IEC62040-3, le bruit inférieur à 70DBA. | Le compteur de niveau sonore utilisé doit répondre aux exigences de l'IEC804 Type I, et la précision devrait être meilleure que «0,5 dB. |
| Grade de protection | Ip20 |
| Couleur de l'armoire | Gris-blanc |
| Couleur de l'armoire | Gris-blanc |
| Protection contre la foudre | Atteignez l'exigence de protection contre la foudre à 2 pôles de GB17626. |
| Refroidissement | Refroidissement par air forcé, prise d'air et entrée d'air pour conserver au moins 20 cm d'espace |
| Tension d'impulsion de démarrage | La tension d'impulsion maximale autorisée au moment des tests d'équipement et du démarrage du processus est «(le nombre de chaînes de test est une tension définie de l'unité unique) * 110%, tâ ¤500us; |
Courant d'impulsion de démarrage
